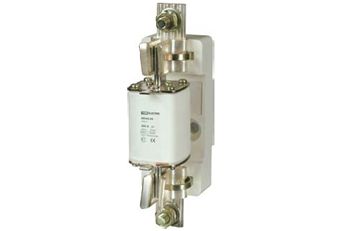

Предохранители плавкие ППНН

Описание и характеристики

Назначение

* Защита промышленного оборудования и кабельных линий от перегрузки и короткого замыкания.

Применение

* Вводно-распределительные устройства (ВРУ).
* Шкафы и пункты распределительные (ШРС, ШР, ПР).
* Оборудование трансформаторных подстанций (КСО, ЩО).
* Шкафы и ящики управления.

Материалы

* Контакты плавкой вставки и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут, что предотвращает их окисление в процессе эксплуатации.
* Плавкий элемент выполнен из фосфористой бронзы (сплав меди с цинком с добавлением фосфора) и надежно соединен точечной сваркой с выводами предохранителя.

Маркировка

* Номинальный ток – значение тока в амперах (А), который предохранитель может проводить в продолжительном режиме работы.
* Номинальная отключающая способность – максимальный ток короткого замыкания, который предохранитель способен отключить.
* Тип предохранителя – «g» означает защиту с отключающей способностью во всем диапазоне от перегрузок и короткого замыкания. «G» предохранитель служит для общего применения.
* Габарит предохранителя – данный параметр указывает на размеры предохранителя.

Конструкция

* Контакты предохранителя выполнены в форме ножа (заострены), что позволяет их устанавливать в держатели с меньшими усилиями.
* В конструкции плавкой вставки есть специальный индикатор, который позволяет визуально определять сработавшие предохранители.
* Корпус плавкой вставки наполнен сухим кварцевым песком высокой химической очистки.
* Предохранители ППНН с отключающей способностью во всем диапазоне «gG» надежно срабатывают как при токах короткого замыкания, так и при перегрузках.
* Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНН соответствуют современным стандартам МЭК. Следовательно, этими предохранителями можно заменять другие отечественные и импортные предохранители.

Преимущества

* Габаритные размеры предохранителей ППНН на 10-20% меньше предохранителей ПН-2.
* Снижение тепловых потерь по сравнению с предохранителями ПН2 более чем на 30%.
* Широкий диапазон рабочих температур: от-45 С до +60 С.

Таблица аналогов
Производитель Наименование
TDM Electric серия ППНН TDM Electric
ОАО «Кореневский завод низковольтной аппаратуры» г. Коренево серии ППН, ПН-2
ООО «Электроаппарат» г. Курск серии ППН, ПН-2
ООО «Стерлитамакское УПП ВОС» г. Стерлитамак серия ПН-2
ООО ЛПО «Электроаппарат» г. Липецк серия ПН-2
